隨著全球數字化轉型加速，5G、物聯網、人工智能和高性能計算等技術的廣泛應用，對半導體器件的性能、集成度和能效提出了更高要求。在這一背景下，先進封裝技術作為延續摩爾定律、提升芯片整體性能的關鍵路徑，正迎來前所未有的發展機遇。本報告聚焦于先進封裝行業，并特別探討其在網絡設備技術服務領域的具體應用、市場驅動力及未來趨勢。

一、先進封裝技術概述與發展現狀

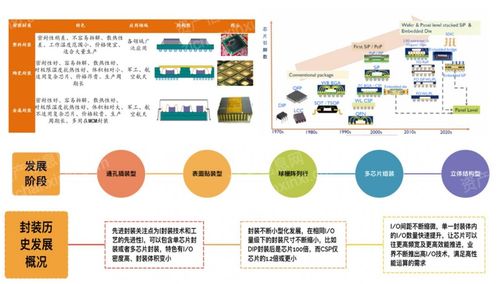

先進封裝是指通過創新性的互連、堆疊和集成技術，在封裝層面實現更高密度、更優性能和更小尺寸的芯片封裝方案。主要技術包括2.5D/3D封裝、扇出型封裝（Fan-Out）、系統級封裝（SiP）和芯粒（Chiplet）等。2023年，全球先進封裝市場規模持續擴大，預計將保持雙位數增長，成為半導體產業中增長最快的環節之一。技術演進正從單純的尺寸縮減轉向功能集成和系統優化，尤其在處理高速、高帶寬數據方面展現出獨特優勢。

二、網絡設備技術服務對先進封裝的需求分析
網絡設備包括路由器、交換機、光傳輸設備和無線基站等，是構建現代通信基礎設施的核心。隨著5G網絡的全面部署、數據中心規模的擴張以及邊緣計算的興起，網絡設備正朝著高速化、低延遲、高可靠性和節能化方向發展。這些趨勢對內部芯片提出了嚴苛要求：

1. 高帶寬與高速互連：例如400G/800G以太網交換芯片需要先進封裝來實現更密集的I/O和高頻信號完整性。
2. 異質集成：網絡設備常需將處理器、內存、射頻和光電子元件集成于單一模塊，系統級封裝（SiP）技術在此發揮關鍵作用。
3. 散熱與可靠性：網絡設備通常要求7x24小時不間斷運行，先進封裝通過改善熱管理和結構設計，提升設備長期穩定性。
因此，網絡設備制造商和技術服務提供商正積極采用先進封裝解決方案，以增強產品競爭力并降低整體系統成本。

三、先進封裝在網絡設備技術服務中的應用實例

1. 數據中心交換芯片：采用2.5D封裝整合多顆芯粒，實現高帶寬內存與邏輯芯片的緊密互連，大幅提升數據吞吐量。
2. 5G基站射頻前端模塊：利用扇出型封裝和嵌入式技術，將功率放大器、濾波器和開關等集成于微小尺寸內，滿足基站高集成度和散熱需求。
3. 邊緣計算網關：通過系統級封裝（SiP）融合處理器、存儲和通信芯片，在有限空間內實現多功能集成，支持低延遲數據處理。
這些應用不僅提升了網絡設備的性能，也推動了封裝設計與制造服務（如OSAT和IDM）與網絡設備企業的深度協作，形成了從設計、封裝到測試的一站式技術服務模式。

四、市場驅動力與挑戰
驅動力方面：全球5G和數據中心建設持續投入，直接拉動了高端網絡設備需求；人工智能和機器學習在網絡流量管理與安全中的應用，催生了專用芯片的封裝創新；供應鏈自主化趨勢促使各地區加強本土先進封裝能力，以保障網絡設備供應鏈安全。
挑戰亦不容忽視：先進封裝技術研發成本高，且需要跨學科協作；制造工藝復雜，對材料、設備和工藝控制提出極高要求；行業標準尚未完全統一，尤其在Chiplet互連協議方面仍需完善。

五、未來展望與建議
先進封裝技術將進一步與網絡設備發展深度融合。預計芯粒（Chiplet）生態將逐步成熟，通過網絡化封裝架構實現更靈活的功能組合；光子集成與電子封裝的結合，有望為光傳輸設備帶來革命性突破；可持續性和能效將成為封裝設計的重要考量。
對于行業參與者，建議：網絡設備企業應加強與封裝廠商的早期技術合作；技術服務提供商需投資于仿真、測試和可靠性評估能力；政策制定者可支持產學研合作，推動標準建立和人才培養。

2023年，先進封裝已不僅是半導體制造的后道環節，更是驅動網絡設備技術升級的關鍵引擎。隨著技術創新與市場需求的共振，先進封裝行業將在網絡設備乃至更廣闊的通信領域扮演愈發重要的角色，助力全球數字化基礎設施邁向更高性能與更智能的未來。
